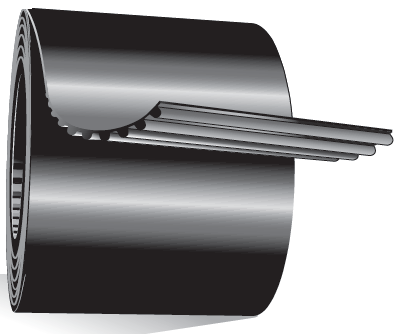

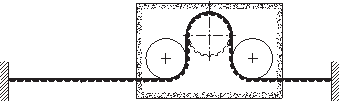

皮帶結構與配置圖

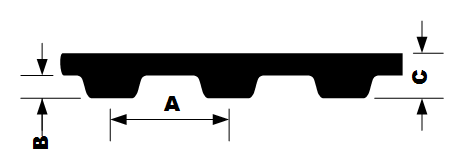

方形齒
| 節距規格 | A（inch） | B（mm） | C（mm） |
|---|---|---|---|
| XL | 0.200" | 1.27 | 2.30 |
| L | 0.375" | 1.91 | 3.60 |
| H | 0.500" | 2.29 | 4.30 |

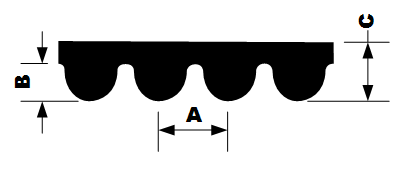

HTD 圓齒系列
| 節距規格 | A（mm） | B（mm） | C（mm） |
|---|---|---|---|
| 3M | 3.0 | 1.10 | 2.40 |
| 5M | 5.0 | 2.10 | 3.80 |
| 8M | 8.0 | 3.40 | 6.00 |
| 14M | 14.0 | 6.00 | 10.00 |

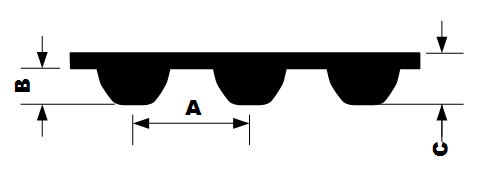

STS 系列
| 節距規格 | A（mm） | B（mm） | C（mm） |
|---|---|---|---|
| S2M | 2.0 | 0.76 | 1.31 |
| S3M | 3.0 | 1.14 | 2.10 |
| S4.5M | 4.5 | 1.71 | 2.70 |
| S5M | 5.0 | 1.91 | 3.61 |
| S8M | 8.0 | 3.05 | 5.30 |
| S14M | 14.0 | 5.30 | 10.20 |

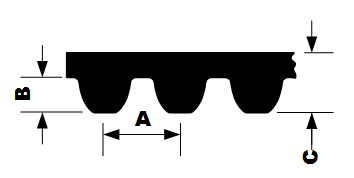

Gates PowerGrip GT
| 節距規格 | A（mm） | B（mm） | C（mm） |
|---|---|---|---|
| 3MR | 3.0 | 1.12 | 2.41 |
| 5MR | 5.0 | 1.92 | 3.81 |
| 8MR | 8.0 | 3.34 | 5.60 |

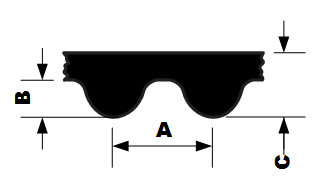

Gates PowerGrip GT 日系
| 節距規格 | A（mm） | B（mm） | C（mm） |
|---|---|---|---|
| 5GT | 5.0 | 1.39 | 3.80 |
| 8YU | 8.0 | 3.02 | 5.20 |
