同步皮帶輪：PLD 與齒形相容性

節圓直徑、外徑與 PLD

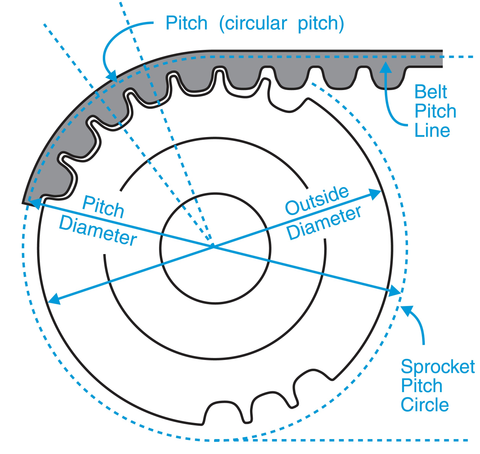

同步帶的節線位於芯線位置，繞上帶輪後形成帶輪的節圓。節圓直徑（PD）大於帶輪實際的齒頂外徑（OD），兩者差值的一半就是 PLD（Pitch Line Differential）。

$$\mathrm{PD}=\frac{P\times N}{\pi }$$$$\mathrm{OD}=\mathrm{PD}-2\times \mathrm{PLD}$$

P＝節距，N＝帶輪齒數。皮帶的 PLD 是節線到齒底面的距離；帶輪的 PLD 是節圓直徑與齒頂外徑差值的一半。

同為 8 mm 或 14 mm 節距，HTD／GT 與 Poly Chain 的 PLD 不同（8M 為 0.686 mm，8MX 為 0.80 mm），節距相同不代表帶輪可以互用。

帶輪與皮帶的齒形搭配

新設計一律使用原配的帶輪與皮帶，型錄上的皮帶額定能力只適用於原配帶輪。部分組合只在更換既有皮帶時可用，不可用於新設計。

依 Gates 同步帶輪基礎講義（2011）。英文相容性指南（2004）將 Poly Chain GT2 帶輪配 14M PowerGrip GT2 皮帶列為「不建議」：節距配合良好，但若原設計使用 Poly Chain GT2，性能大幅降低，且帶寬與帶輪寬度不一致。

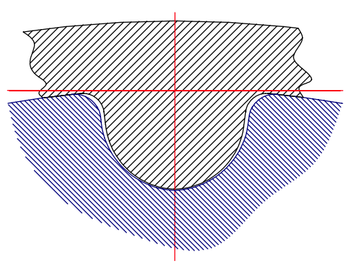

HTD 帶輪＋HTD 皮帶：原配設計，帶齒大而強健，Backlash 較大。

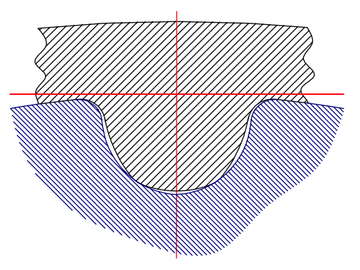

HTD 帶輪＋8M GT2 皮帶：僅限更換。運轉較安靜但 Backlash 增加；更換 HTD 皮帶時帶寬可降一級。

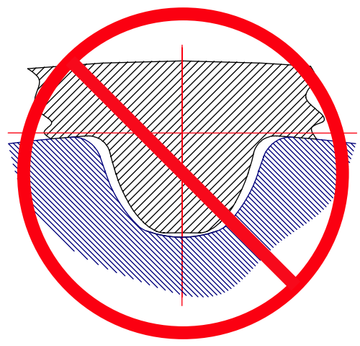

GT2 帶輪＋8M Poly Chain GT2 皮帶：不相容，皮帶無法完整包覆帶輪。

PLD 或齒形尺寸不同時節距無法吻合；帶齒太高、太寬時無法完全落入齒槽，皮帶包覆不完整，造成磨耗、噪音與跳齒。

其他廠牌的 8M／14M 曲線齒系列（如 RPP、Hawk PD、Panther 等）齒形與 PLD 各不相同，多數組合不可互換，更換前須確認。

Poly Chain GT2 皮帶可用於 Poly Chain GT 帶輪，作為既有 Poly Chain GT 皮帶的更換品；GT2 的額定能力比 GT 高約 30%，多數情況可縮小帶寬。

選型檢查重點

• 確認皮帶的齒形系列、節距與 PLD，帶輪選用同系列原配齒形；更換舊系列皮帶時再查搭配表。
• 確認帶輪齒數與帶寬；不同系列的標準帶寬不同。
• 帶輪的結構、軸連接、材料與驗收重點見同步皮帶輪：結構、材料與表面處理。

延伸閱讀

• 同步皮帶輪：結構、材料與表面處理
• 同步帶齒形演進
• 皮帶輪擋片安裝
• 皮帶輪校準
• 皮帶輪產品

參考資料

Gates 技術講義《同步帶輪基礎知識》（2011 年 6 月）；Gates《Synchronous Belt and Sprocket Interchange Guide》12998-B（2004）；Gates《皮帶與帶輪的兼容性》中文簡報。
