力變形(force deflection)張力量測法不直接測量皮帶跨度靜張力。變形力是基於皮帶安裝於特定靜態張力下，皮帶變形所對應之外力。藉由簡易測量變形力，推得皮帶內部靜張力。
Gates 在皮帶傳動安裝維修上提供兩種筆型張力測試工具。
單筒 - 15kg: 7401-0076
双筒 - 30kg: 7401-0075

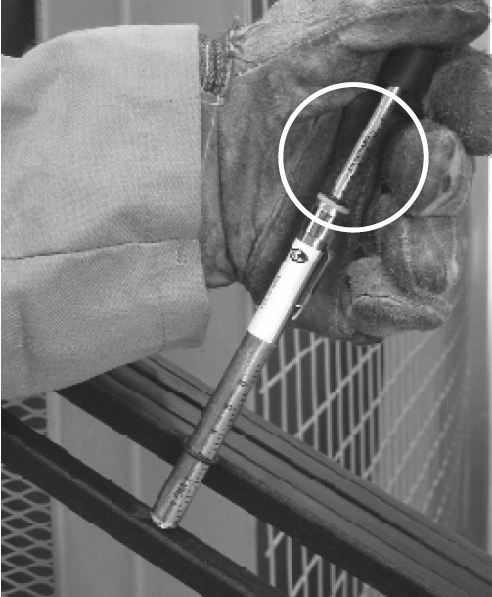

單筒(15kg)與雙筒(30kg)筆型張力計可用來精確量測單條或併聯皮帶的安裝張力。
使用張力測試儀可確保每次安裝都調整到正確的張力。定期量測調整皮帶張力不僅增加使用壽命，更可在皮帶斷裂導致停機前預知損壞，提前更換。
張力計使用說明

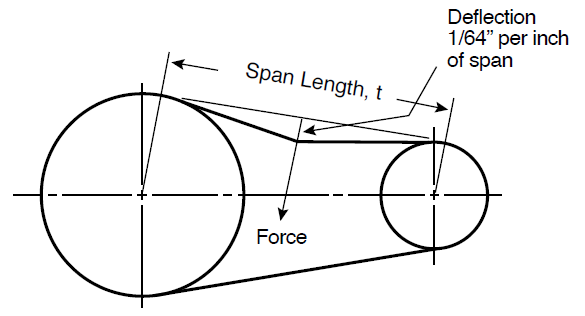

測量皮帶跨距(t)，（請參照下圖）。
自下列二項方式中擇一以設定下膠圈：[使用前應先將上膠圈調至最底端〈歸零）：上、下膠圈之刻度應由下往上讀。]
依據測量出之 t 長之 1/64 計算下陷深度，在測量器上選擇量尺刻度﹒將下膠圈推至定位固定。
逆算法：利用畫出的t長﹒直接在測量尺上選擇軸間指數，將橡膠圈推至適當位置。

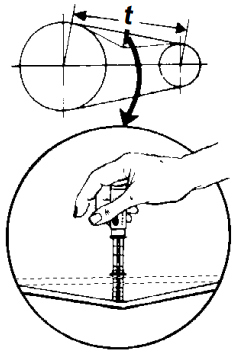

將測量器垂直置於皮帶跨距的中央位置，施力向下壓，使下膠圈與其他未受壓的皮帶平行，（如為單條測量時﹒則沿皮帶面用線拉出參考水平線），以之測量出下陷深度。
上膠圈受壓向上滑動後，停留之位置，即顯示其下陷力(Deflection Force)的磅數。

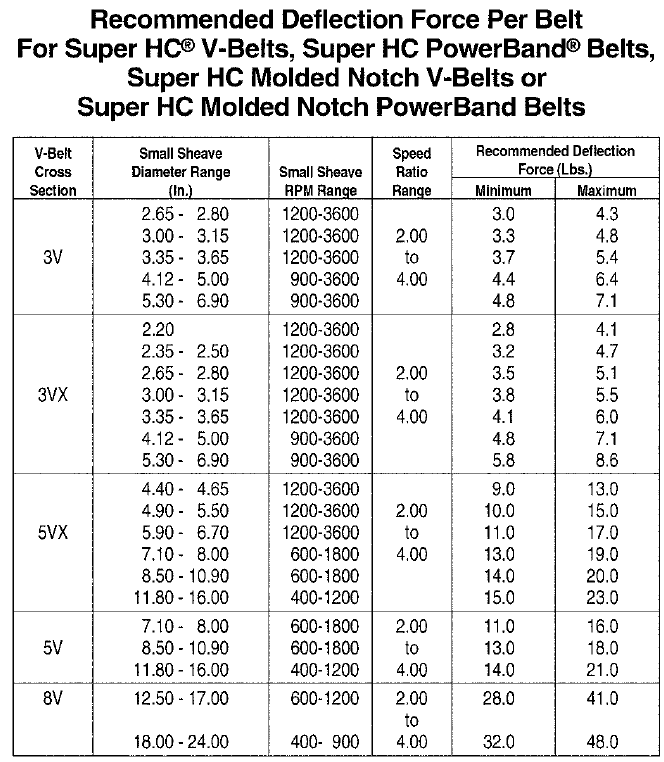

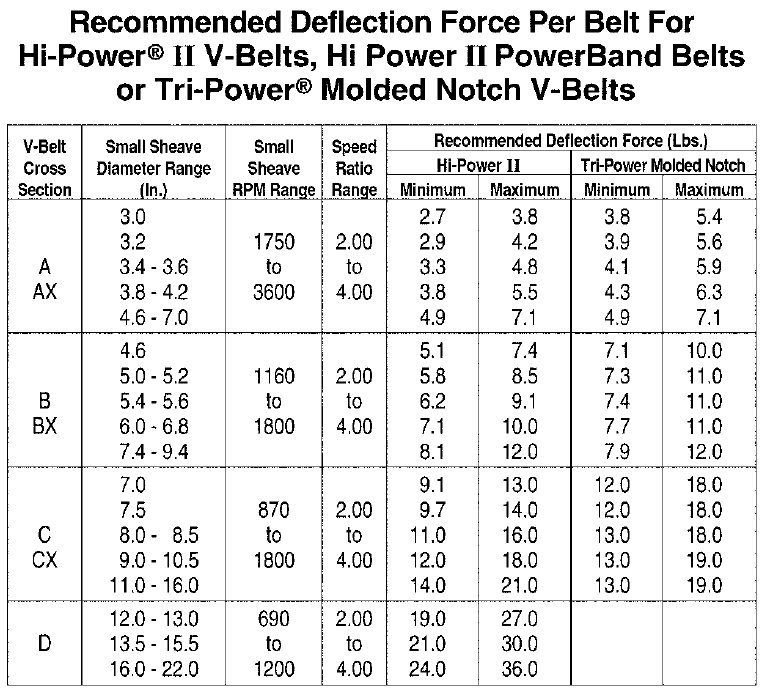

請對照下表內下陷力之最大、最小值，若小於最小值則應將皮帶再拉緊，若大於最大值，則表示皮帶調的太緊，應稍為再放鬆。
正常情況下，新皮帶在第一次運轉期間，會快速伸長﹒因此新皮帶在測量時，下陷深度指數應設定得較一般大1/3；在皮帶初換時需經常測量、調整其緊度至其穩定狀態，正常運作後則定期檢測。
| Recommended Deflection Force Per Belt For Metric-Power V-Belts | ||||||
|---|---|---|---|---|---|---|
| V-Belt Cross Section | Small Sheave Diameter(In.) | Small Sheave RPM Range | Speed Ratio Range | Recommended Deflection Force (Lbs.) | ||
| Minimum | Maximum | |||||
SPZ | 2.20 | 2.64 | 1200-3600 | 2.00-4.00 | 3.2 | 4.5 |
| 2.80 | 1200-3600 | 3.6 | 5.0 | |||
| 2.95 | 3.15 | 1200-3600 | 4.1 | 5.9 | ||
| 3.35 | 3.74 | 1200-3600 | 4.5 | 6.8 | ||
| 3.94 | 4.92 | 900-3600 | 5.4 | 7.7 | ||
| 5.20 | 7.09 | 900-3600 | 5.9 | 8.6 | ||
SPA | 3.15 | 3.74 | 1200-3600 | 2.00-4.00 | 5.4 | 7.3 |
| 3.94 | 4.92 | 900-3600 | 6.4 | 9.5 | ||
| 5.20 | 7.87 | 600-1800 | 8.6 | 12.7 | ||
| 8.35 | 9.84 | 600-1800 | 9.1 | 13.6 | ||
SPB | 4.41 | 5.91 | 1200-3600 | 2.00-4.00 | 10.4 | 16.3 |
| 6.30 | 7.87 | 600-1800 | 13.2 | 20.0 | ||
| 8.35 | 11.02 | 600-1800 | 16.3 | 22.7 | ||
| 11.81 | 15.75 | 400-1200 | 17.2 | 26.3 | ||
SPC | 7.09 | 9.29 | 600-1800 | 2.00-4.00 | 18.1 | 27.2 |
| 9.84 | 13.98 | 400-1200 | 23.1 | 34.0 | ||
| 14.76 | 20.87 | 400-900 | 27.2 | 40.8 | ||
XPZ | 2.20 | 1200-3600 | 2.00-4.00 | 3.2 | 5.0 | |
| 2.36 | 2.48 | 1200-3600 | 3.6 | 5.9 | ||
| 2.64 | 2.80 | 1200-3600 | 4.1 | 6.4 | ||
| 2.95 | 3.15 | 1200-3600 | 4.5 | 6.8 | ||
| 3.35 | 3.74 | 1200-3600 | 5.0 | 7.3 | ||
| 3.94 | 4.92 | 900-3600 | 5.9 | 8.6 | ||
| 5.20 | 7.09 | 900-3600 | 7.3 | 10.9 | ||
| XPA | 3.15 | 4.92 | 900-3600 | 2.00-4.00 | 8.2 | 12.2 |
| 5.20 | 7.87 | 900-3600 | 10.0 | 14.1 | ||
XPB | 4.41 | 4.65 | 1200-3600 | 2.00-4.00 | 10.9 | 16.3 |
| 4.92 | 5.51 | 1200-3600 | 12.2 | 18.6 | ||
| 5.91 | 6.69 | 1200-3600 | 13.6 | 21.3 | ||
| 7.09 | 7.87 | 600-1800 | 16.3 | 24.0 | ||
| 8.35 | 11.02 | 600-1800 | 17.2 | 24.9 | ||
| 11.81 | 15.75 | 400-1200 | 18.6 | 29.0 | ||
XPC | 7.09 | 9.29 | 600-1800 | 2.00-4.00 | 22.7 | 34.0 |
| 9.84 | 13.98 | 400-1200 | 29.5 | 43.1 | ||
| 14.76 | 20.87 | 400-900 | 36.3 | 49.9 | ||
10X | 2.20 | 1200-3600 | | 2.8 | 4.1 | |
| 2.35 | 2.50 | 1200-3600 | 3.2 | 4.7 | ||
| 2.65 | 2.80 | 1200-3600 | 3.5 | 5.1 | ||
| 3.00 | 3.15 | 1200-3600 | 3.8 | 5.5 | ||
| 3.35 | 3.65 | 1200-3600 | 4.1 | 6.0 | ||
| 4.12 | 5.00 | 900-3600 | 4.8 | 7.1 | ||
| 5.30 | 6.90 | 900-3600 | 5.8 | 8.6 | ||
13X | 3.00 | 1750-3600 | 2.00-4.00 | 3.8 | 5.4 | |
| 3.20 | 3.9 | 5.6 | ||||
| 3.40 | 3.60 | 4.1 | 5.9 | |||
| 3.80 | 4.20 | 4.3 | 6.3 | |||
| 4.60 | 7.00 | 4.9 | 7.1 | |||
17X | 4.60 | 1160-1800 | 2.00- 4.00 | 7.1 | 10.0 | |
| 5.00 | 5.20 | 7.3 | 11.0 | |||
| 5.40 | 5.60 | 7.4 | 11.0 | |||
| 6.00 | 6.80 | 7.7 | 11.0 | |||
| 7.40 | 9.40 | 7.9 | 12.0 | |||
