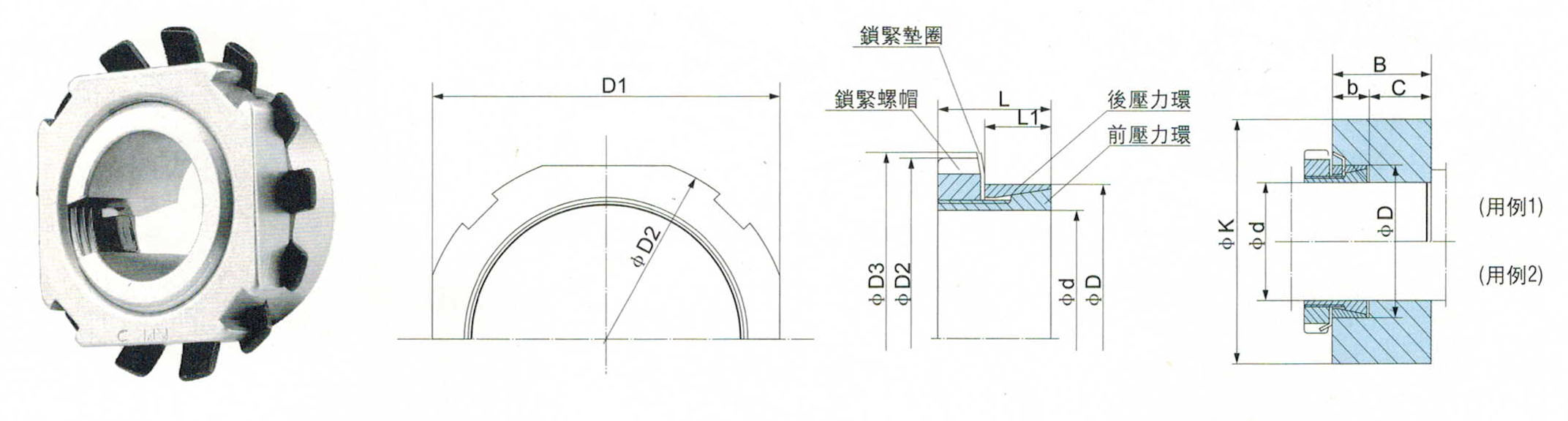

產品圖與尺寸

尺寸、性能

sce250 產品規格
規格	L mm	L 1 mm	D 1 mm	D 2 mm	D 3 mm	b mm	可傳遞力矩		面壓力		鎖緊螺帽			輪殻材料Ố 0.2 與外徑ΦK之最小值(mm)						重量 g
規格							可傳遞力矩		面壓力		鎖緊螺帽			100※	120※	150※	250※	300※	350※
SCE250 d x D mm							扭力 (M) N • m	推力 (F) KN	軸 (P S ) MPa	孔 (P B ) Mpa	規格	鎖緊扭力 (用例1) (Ms 1 ) N.m	鎖緊扭力 (用例2) (Ms 2 ) N.m	AC 7AS-F	FC200 AC4BS-F	FC250	FCD400 SS490 SC480 S20C-N	FCD450 S35C-N	FCD500 S45C-N
6x13	12.5	7.2	16	18	21	8.5	3	1.0	120	55	AN00	8	6.5	23	21	19	16	16	15	15
7x15	12.5	7.2	19	22	25	8.5	4	1.1	120	56	AN01	12	9.5	27	24	22	19	18	18	19
8x15	12.5	7.2	19	22	25	8.5	5	1.2	120	64	AN01	13	10	29	26	23	19	19	18	17
9x19	15.5	9.2	22	25	28	10.5	8	1.9	120	57	AN02	26	21	34	30	28	24	23	23	36
10x19	15.5	9.2	22	25	28	10.5	10	2.15	120	63	AN02	29	23	37	32	29	24	23	23	33
11 x19	15.5	9.2	22	25	28	10.5	13	2.35	120	70	AN02	32	25	40	35	30	25	24	23	30
12x25	16.5	9.2	27	32	36	10.5	15	2.6	120	58	AN04	45	35	45	40	36	31	30	30	60
14x25	16.5	9.2	27	32	36	10.5	21	3.0	120	67	AN04	53	40	51	44	39	32	31	30	55
15x25	16.5	9.2	27	32	36	10.5	25	3.3	120	72	AN04	56	44	55	46	40	33	32	31	50
16x25	16.5	9.2	27	32	36	10.5	28	3.5	120	77	AN04	60	47	59	49	42	34	32	31	48
17x30	18.0	9.5	32	38	42	11.0	31	3.6	120	68	AN05	80	63	62	53	47	39	37	36	82
18x30	18.0	9.5	32	38	42	11.0	35	3.7	120	72	AN05	85	67	65	55	48	40	38	37	80
19x30	18.0	9.5	32	38	42	11.0	39	4.1	120	76	AN05	90	70	70	58	50	40	38	37	78
20x30	18.0	9.5	32	38	42	11.0	43	4.3	120	80	AN05	95	75	75	60	51	41	39	37	75
22x35	18.0	9.5	41	45	49	11.0	52	4.7	120	74	AN06	123	97	79	66	57	46	44	43	90
24x35	18.0	9.5	41	45	49	11.0	62	5.1	120	82	AN06	135	106	91	72	60	48	45	44	88
25x35	18.0	9.5	41	45	49	11.0	67	5.3	120	86	AN06	140	110	99	76	62	49	46	44	85
28x40	19.5	10.0	46	52	57	11.5	95	6.7	120	84	AN07	205	160	108	84	70	55	52	50	148
30x40	19.5	10.0	46	52	57	11.5	100	6.7	110	90	AN07	202	160	124	91	74	56	53	51	135
32x45	21.5	11.0	50	58	62	12.5	125	7.8	110	78	AN08	276	216	108	88	75	61	58	56	180
35x45	21.5	11.0	50	58	62	12.5	150	8.5	110	93	AN08	294	230	152	107	85	64	60	58	165
36x45	21.5	11.0	50	58	62	12.5	160	8.8	110	88	AN08	300	238	133	100	81	63	59	57	160
38x52	24.5	13.0	55	65	69	14.5	230	12.1	110	80	AN09	465	365	129	104	88	70	67	65	260
40x52	24.5	13.0	55	65	69	14.5	255	12.7	110	85	AN09	490	380	143	111	92	72	68	65	240
42x57	25.5	13.0	65	70	74	14.5	280	13.4	110	81	AN10	580	460	142	114	97	77	73	71	340
45x57	25.5	13.0	65	70	74	14.5	325	14.4	110	87	AN10	600	470	164	125	102	79	75	72	300
48x62	25.5	13.0	65	75	81	14.5	370	15.4	110	85	AN11	720	560	170	132	109	86	81	78	355
50x62	25.5	13.0	65	75	81	14.5	365	14.6	100	80	AN11	680	530	154	124	105	84	80	77	315
55x68	27.5	14.5	75	80	86	16.5	400	14.5	75	60	AN12	740	570	125	111	100	85	82	80	380
60x73	28.5	14.5	75	85	92	16.5	475	15.8	75	62	AN13	860	680	138	121	108	92	89	86	430
65x79	30.5	16.5	85	92	98	18.5	650	20.0	70	58	AN14	1100	860	141	126	114	98	95	92	500
70x84	31.5	16.5	85	98	104	18.5	760	21.7	70	58	AN15	1270	990	150	134	121	104	101	98	650
75x91	38.5	20.0	95	105	112	22.0	850	22.5	60	50	An16	1500	1150	139	129	112	107	104	102	780

規格註記

*輪殻内徑表面受面壓（PB)時的必要最小外徑ΦK.(B≥2xL1,C≥d/2)

*傳遞扭力與推力為最大值。 *輪瞉外徑最小值。 ΦK不含安全係數。

*上表所示鎖緊扭力Ms1和Ms2的使用條件不一樣，請注意，使用用例2時，用例1的鎖緊扭力比用例2上表中PSPB值大，其中產生K值需要重新計算。
