PU 多溝皮帶 H

尺寸與型號表示

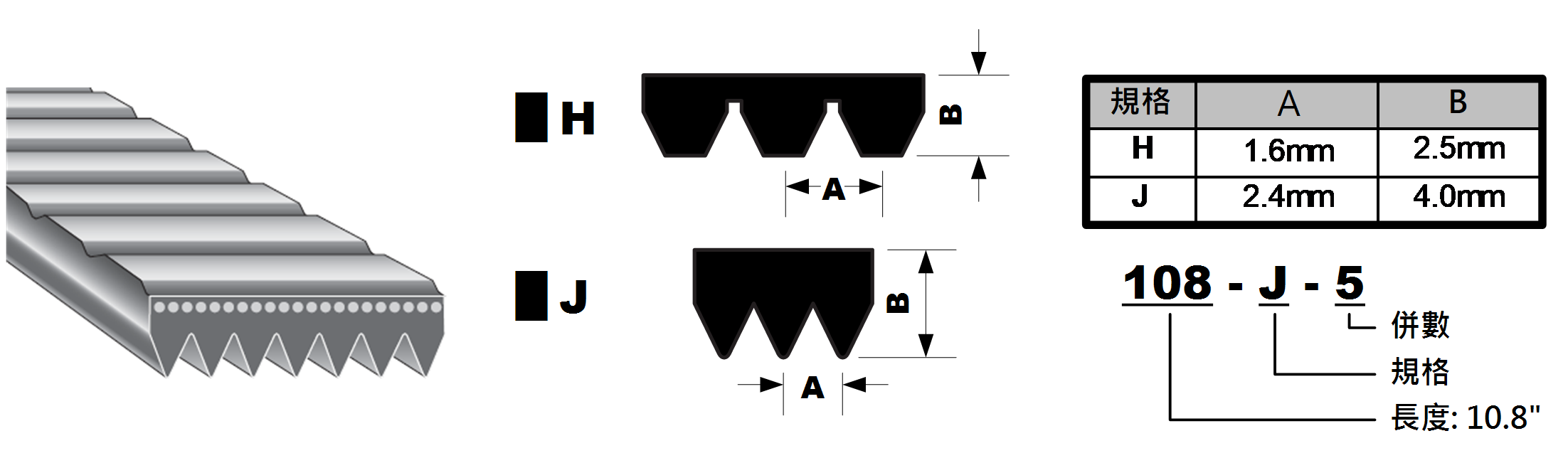

下圖為 H／J 共用尺寸圖，型號表示以 108-J-5 為例。規格表保留有效長度（inch）與防靜電版欄位。

PU 多溝皮帶截面 A／B：H 1.6／2.5 mm，J 2.4／4.0 mm；108-J-5 表示長度 10.8 inch、規格 J、併數 5 — PU 多溝皮帶尺寸與型號表示

產品規格

PU 多溝皮帶 H產品規格
規格	有效長度(inch)	防靜電版
63 H	6.3	●
71 H	7.1	●
76 H	7.6	●
80 H	8.0	●
85 H	8.5	●
90 H	9.0	●
92 H	9.2	●
95 H	9.5	●
100 H	10.0	●
102 H	10.2	●
106 H	10.6	●
112 H	11.2	●
118 H	11.8	●
125 H	12.5	●
132 H	13.2	●
136 H	13.6	●
140 H	14.0	●
143 H	14.3	●
145 H	14.5	●
147 H	14.7	●
150 H	15.0	●
160 H	16.0	●
170 H	17.0	●
176 H	17.6	●
180 H	18.0	●
190 H	19.0	●
200 H	20.0	●
214 H	21.4	●
215 H	21.5	●
221 H	22.1	●
230 H	23.0	●
235 H	23.5	●
246 H	24.6	●
265 H	26.5	●
275 H	27.5	●
282 H	28.2	●
304 H	30.4	●
322 H	32.2	●
